異径ソケットブッシュ
らん
安全、確実！
コスト削減！
ワンタッチ施工！
豊富なバリエーション！
特長

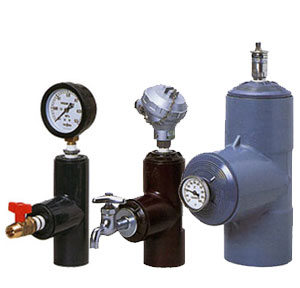

- 樹脂配管（VP・HIVP・HTVP）の途中に圧力計・温度センサー・水栓等の取付けがワンタッチです。
- ワンタッチで効率よく作業できますので、材料費・施工費などのトータルコストが安くなり経済的です。
- 施工はTS継手で、素早く確実に作業でき接合は完全で漏水の心配がありません。
- サイズは25A～125Aまでバリエーション豊富に取りそろえております。
型式

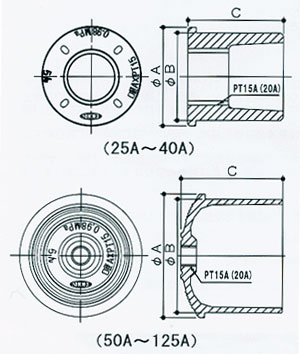

| 型式 | 寸法 | |||||
|---|---|---|---|---|---|---|
| 材質 | 口径(A) | ΦA(mm) | ΦB(mm) | C(mm) | ||
| VP | HI | HT | ||||
| YVP25 | YHI25 | YHT25 | 25 | 36.0 | 32.0 | 38.0 |
| YVP30 | YHI30 | YHT30 | 30 | 42.0 | 38.0 | 43.0 |
| YVP40 | YHI40 | YHT40 | 40 | 53.0 | 48.0 | 49.0 |
| YVP50 | YHI50 | YHT50 | 50 | 66.0 | 60.0 | 63.5 |
| YVP65 | YHI65 | YHT65 | 65 | 82.0 | 76.0 | 74.0 |
| YVP80 | YHI80 | YHT80 | 80 | 96.0 | 89.0 | 81.0 |
| YVP100 | YHI100 | YHT100 | 100 | 124.0 | 114.0 | 105.0 |
| YVP125 | YHI125 | YHT125 | 125 | 150.0 | 140.0 | 129.0 |
※ネジ込み部分が、PT15AとPT20Aです。
| 0.98MPa 耐熱温度 |
VP | HI | HT |
|---|---|---|---|
| 323K （50℃） |
323K （50℃） |
353K （80℃） |
