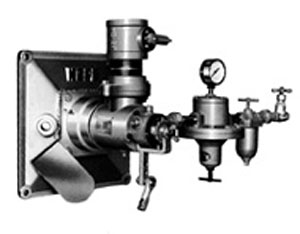

プロポーショニングバーナー
低圧空気噴霧式比例オイルバーナー
油量と空気量をワンレバーの操作で比例調整ができ、簡単にかつ安定した燃焼が得られます。従って炉内雰囲気温度の制御が安易にでき自動燃焼制御装置を取り付けるには最適です。
燃料: | 灯油、軽油、重油 |
---|---|
基準圧: | Oil 50kPa(0.5kg/cm²)、70kPa(0.7kg/cm²) Air 6.0kPa(600mmH2O) |
標準 付属品: |
バタフライダンパー、オイルストレーナー、減圧弁、圧力計、ストップバルブ、バーナー前板、バーナータイル、バーナーサポート、保護シャッター |
仕様
Type | Cap.kW (×1,000kcal/h) |
Air Vol (m³/min) |
Connection | |
---|---|---|---|---|
Air | Oil(Rc) | Air | ||
YLP-1 | 65(56) | 1.0 | 3/8 | Rc1½ |
YLP-2 | 108(93) | 1.7 | 3/8 | Rc2 |
YLP-3 | 194(167) | 3.0 | 3/8 | Rc2½ |
YLP-4 | 367(316) | 5.7 | 1/2 | Rc3 |
YLP-5 | 541(465) | 8.3 | 1/2 | Rc4 |
YLP-6 | 649(558) | 10.0 | 1/2 | Rc4 |
YLP-7 | 1,081(930) | 17.0 | 1/2 | 125A |
YLP-8 | 1,622(1,395) | 25.0 | 1/2 | 150A |
